CADデータ入力/CADトレース

  • 紙図面をCADでトレースして欲しい!
  • 資料から仕様通りにCADデータを作って欲しい!
  • 社内の人手は使いたくない!
  • 一時的な仕事なので派遣は使えない!
  • 説明すれば、すぐ理解してくれるプロに頼みたい!
  • 仕様から一緒に考えてくれるプロに頼みたい!
  • 短納期なので、パワーのあるところに頼みたい!
  • 予算も相談に乗ってくれるところに頼みたい!

その解決策は、お任せ下さい!
CAD一筋30年のキャリアとグローバルネットワークをもつ
テクノブレインなら、必ず、その解“を見つけます!!

AutoCADによる建築図面・設備図面・土木図面・地形図、機械図面等のCADデータ入力(製図)やCADトレースは、30年の経験と実績がある ”テクノブレイン” にお任せ下さい。
ベトナムCADセンターに在籍する数十名のCADオペレータと国内のベテラン技術者が連携し、お客様の様々なニーズにお応えします。

【お問合せから検収までの流れ】
お問い合わせを頂きますと、まず国内のベテランCAD技術者がご依頼の内容を確認し、仕様を決定後、お見積もりさせて頂きます。ご納得の条件が整いましたら、納期、難易度、ご予算に合わせて工程設計を行い、ベトナムと国内で手分けして作業に入ります。最後に、次々と出来上がってくるデータのチェックとお客様への納品・検収を国内のベテラン技術者が責任をもって行います。

事例紹介

建築設備 お客様の悩み事例

○ お客様から提供された建築平面図を利用して設備設計を行いたい。

■紙図面は、汚れていたり、カスレや文字つぶれがあったり、折れ目や破れがあったり、そのままでは使えない場合が多いです。そこで、当社では二通りの方法をご提案させていただきます。 一つ目は、大型スキャナーでCAD上に画像データとして取り込み、必要な部分だけをCADでトレースする方法です。特徴としては、見た目は問題なく、比較的安価で済みますが、寸法はオンスケール(実寸)となっていないため、ラフなレイアウト設計に向いています。二つ目は、オペレーターが紙図面を見ながら必要な部分だけをオンスケール(実寸)でCAD作図する方法です。特徴としては、事前に画層や文字、線種、寸法等のデータ仕様を決めた上で作業を行いますので、その後の設計作業を効率良く行うことができます。また、オンスケールであるため、ミリ単位の高精度な設計シミュレーションも可能となります。

■適応事例 電気・通信、空調、PC・LAN、給・排水等の設計施工図面

○ 建築設備の自動作図や、CADからExcelの自動作表を行いたい。

■当社では、30年間にわたり、様々なCAD自動作図プログラムや、積算表や部品表等のExcel自動作表プログラムの開発も行ってまいりました。CAD入力作業の大幅な効率アップとコスト削減のために、同時にカスタマイズ技術を利用した入力方法も提案させていただきます。

■適応事例 設備レイアウト、機器・配管・配線の積算、部材表等の自動作成

GIS お客様の悩み事例

○ GISソフトの台数が足りないので、納期に間に合わない。

■弊社ができる解決策 AutoCADで入力ツールや論理チェックプログラムを作成すれば、GISのベースマップ形状や属性付け作業が可能となります。従って、CADオペレータでもGISデータが作成できるようになり、作業人員が大幅に増員されます。

■適応事例 下水道、上水道、林班、地質図、植生図、環境調査図等

○役所から提供されたデータがGISデータやDMだったが、なんとかCADでの設計に使いたい

■弊社ができる解決策 データコンバートを行い、属性情報も含めてCAD上に展開できます。

■適応事例
@背景地形にDMデータを使って最新の図面を作りたい
 例)計画平面図・・・下水道、港湾等
ASemisデータから下水現況平面図を作りたい
B下水GISデータを提供されたがそこから下水幹線の延長を算出してほしい
C下水GISデータを提供されたがそこから人孔の高さ一覧を取得し、地盤に沈み込んでいる人孔を探してほしい。またその人孔が分かるように色をつけてほしい
D設計のもとになる現況図を作りたい

土木 お客様の悩み事例

○平面図を作りたいが、かき集めてきた図面がバラバラ
(縮尺違い、年度違い、管理者違い等・・)

■弊社ができる解決策
内容を検証して整合作業を行い、お客様が必要とする図面を作れます。

■適応事例
@管理者の異なる施設図面を統合して現況図を作りたい
 例)道路地下埋設物の統合・・下水、上水、道路設計用
A敷地内平面図を作りたい

○CADデータと共に印刷用データも納品しなくてはいけないが、印刷用データの作り方がわからない

■弊社ができる解決策
CADデータ作成時に、印刷用のIllustratorデータに適合させる仕様で入力ができます。(面の優先順位、レイヤー、文字、線種、線幅等)

■適応事例
計画平面図や土地利用図等

○複雑な形状の構造物なので、図面に描かれているものと自分の頭の中のイメージが一致しているか確認したい。また、複雑な配筋なので干渉しているかも確認したい

■弊社ができる解決策

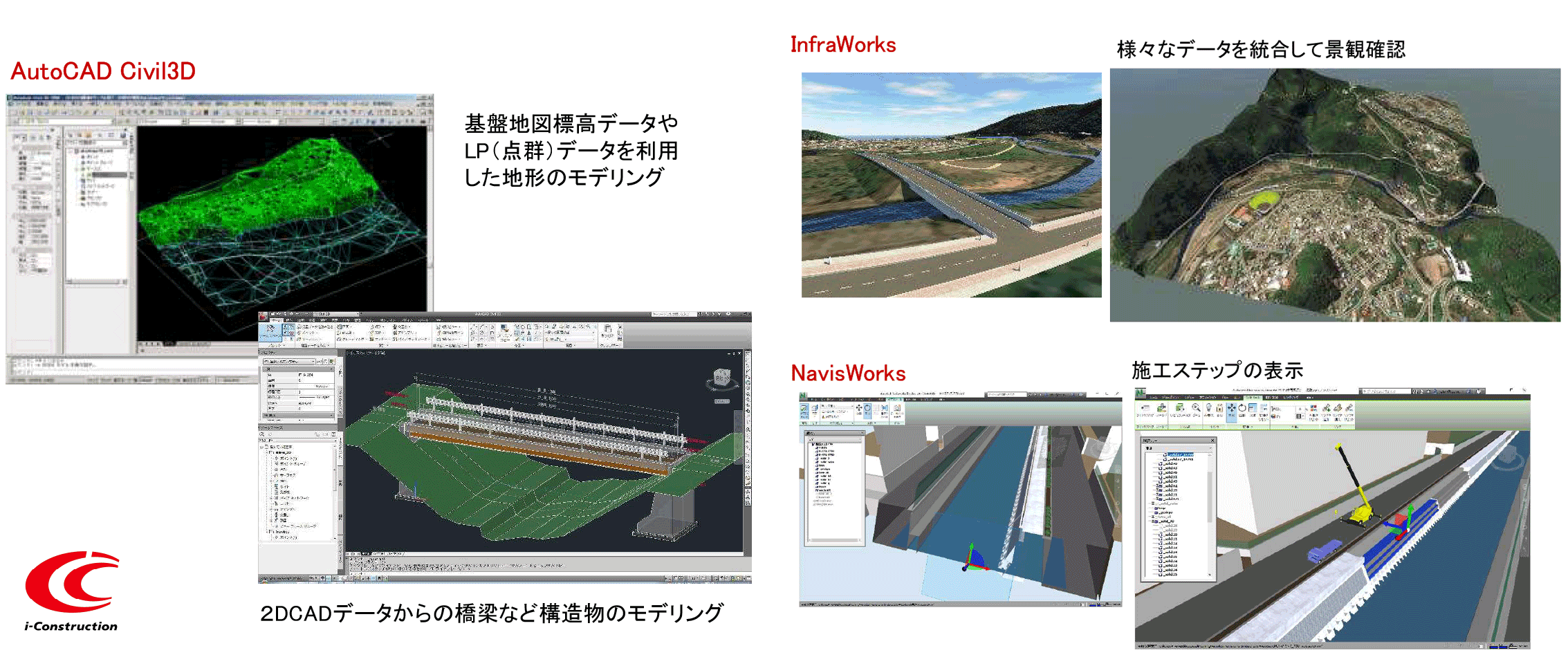

図面から3DCADデータを作成すれば、干渉や誤差、抜けも簡単に確認でき、正確に検証できます。

■適応事例
建築物、土木構造物等(の一部)

○住民説明用に解りやすい資料を作りたい

■弊社ができる解決策

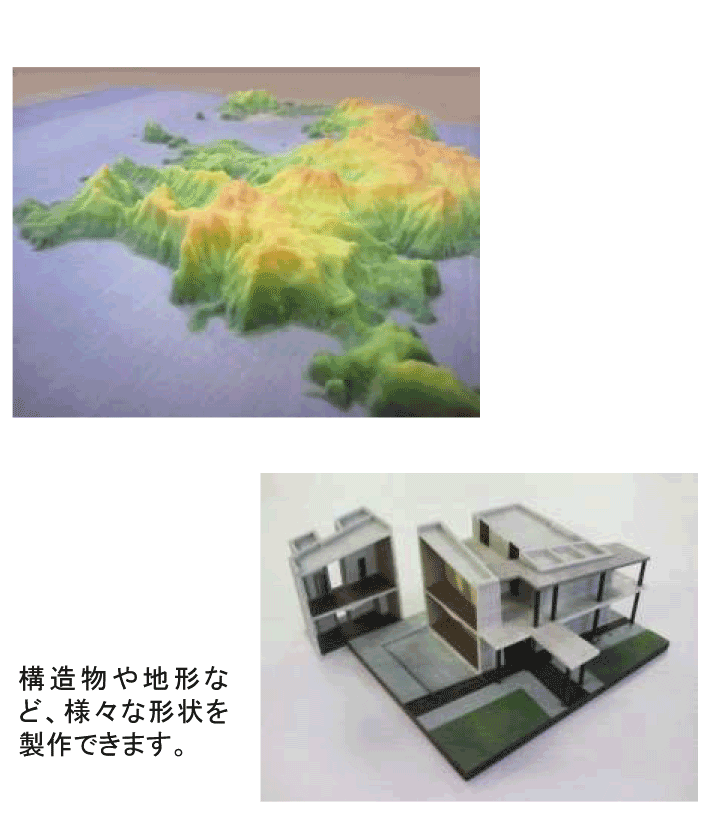

3DCADデータを作成すれば、PCに3Dソフトがなくても3D-PDFでデモンストレーションができます。さらに3Dデータを3Dプリンターで造形すれば正確な模型も作れますので、効果は倍増します。

■適応事例
景観、環境、防災、都市計画、河川、港湾、造成、道路、建築等

○平面座標がExcelやCSVデータや紙で大量にあるが、これをCADに展開したい

■弊社ができる解決策
ご希望の仕様に合せてCADに展開します。

■適応事例
@境界杭などの測点座標をCADに展開して番号順に線で繋ぐ
A河川横断の測点データを横断図にする

○CAD上の座標や文字などをExcelやCSVに書き出したい

■弊社ができる解決策
ご希望の仕様に合せてCADから指定の書式に変換します。

■適応事例
@CAD上にある文字列を全て抽出する
A平面直角座標上にある座標点を緯度経度にして書き出す
BCAD上にある閉じた図形の面積を抽出する

○古くて判読し難い紙図面をCADデータにしたい

■弊社ができる解決策
熟練のオペレータが肉眼で判断しながらCAD上でトレースを行いますが、判断できない箇所はお客様に確認して可能な限り原図に近い復元を行います。また寸法がある場合はオンスケールで作図することも可能です。

■適応事例
道路や上下水道等の竣工図、土木構造図、建築図等

●AutoCADデータ入力
データの利用方法でお選びください。
CAD製図
お客様の使用に基づき、寸法通りに?一からCADで作図します。

CADトレース
お預かりした紙図面やPDFデータを下絵として、CADで重ね書きしますので、寸法値と完全に一致しませんが、印刷するとぴったり重なります。

機械図面、土木図面、建築図面、地形図、回路図面等のCADデータを作成します。
(道路・宅地造成・河川・農業用水路・港湾・ダム・鉄道・飛行場・都市計画・上下水道・ 線路・管路・電線・ガス管・電話線,通信(LAN)配線図・電気配線図・空調配管図・ 機械部品図・ 組立図・作業指示書・検査仕様書・取扱説明書 等)
●SXFデータ作成
紙図面やCADデータから国土交通省の電子納品形式であるP21等のデータを作成します。
●テクニカルイラスト
現物や三面図、写真からの分解組立図、パース図、イラストカット等の データを作成します。

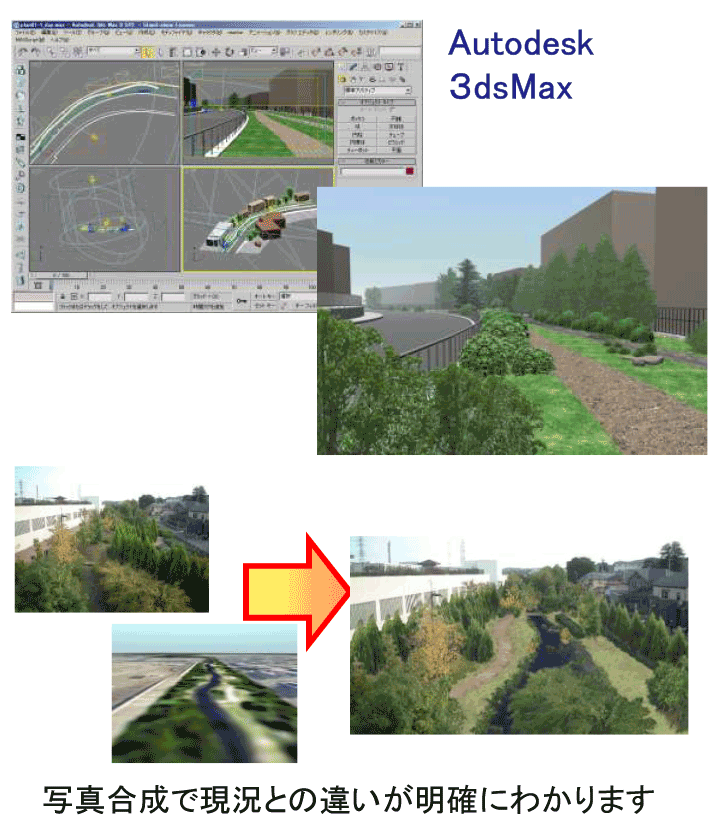

●3D CGアニメ
プレゼンテーション用の3次元CG アニメーションを作成します。 (建設、建築、設備、機械、装置、景観 等) ※3Dカラープリンターによるモックアップ作成も可
●入出力サービス
大量の図書、大型図面等のスキャナー入力、プロッタ・プリンタ・PDFファイルの出力を行います。

主な設備

CAD入力ソフト
AutoCAD、MDT、Inventor、SolidWorks、ZWCAD
CGソフト
3D Studio MAX、Shade
GISソフト
ACAD Map、SIS、ArcVIEW
イラストソフト
Illustrator、 EGトレーサー
大型スキャナ
A0 : 3台 A3 : 3台
大型プロッタ
A0 : 5台




^
